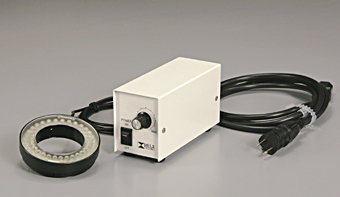

MA964 LEDリング照明装置
LEDリング照明装置

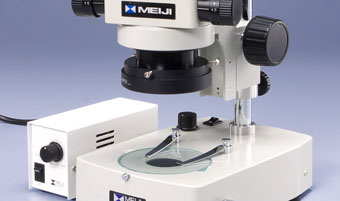

取り付け例

MA964  LEDリング照明装置

高品質なステーション型のLEDリング照明です。

高輝度白色LEDランプを60球使用しているので、高倍率の観察においても、十分な明るさで観察が行えます。

また、照明光は白色LED特有の青みを抑えた “温白色〜白色” に相当する色合いです。 ハロゲンランプや蛍光ランプからの付け替えとしても最適です。


特 長
発熱が少ない高輝度白色LED(60球)使用。
消費電力が少なく長寿命。
  ※使用環境により寿命は異なります。
連続調光ができます。
  明るさを変更しても色温度が変わりません。

 ● 推奨する作動距離: 70mm 〜 150mm
 ● 外径: φ90mm、 内径: φ60mm
 ● 調光機能: 0% 〜 100%
 ● 消費電力: 10W
 ● 三点ネジ止め式

※EMZ ⇒ アダプターなしで取付け可能。
※EMT/EMF ⇒ 取付けアダプター(MA553/LED)が必要。
(EMT-2,EMT-3,EMT-4 には、使用不可)



リング蛍光照明装置
リング蛍光照明
リング蛍光照明の取付例
リング蛍光照明の取付例

MA305 リング蛍光照明装置

太陽光に近い昼光色(6,500K)のリング蛍光ランプを使用しています。

蛍光ランプの特長である均一な拡散光により、長時間の観察における眼への負担が軽減されます。

特に、金属片のような照明の反射率が高い製品の検査・観察に適しています。

使用するためには、取付アダプターが必要です。
取り付けアダプターをご覧下さい。

※ 海外向けの220V仕様も用意しております。


オプション
・MA305/05S:
 スペアリング蛍光ランプ,DL 昼光色 (6,500K) 2個入
・MA305/10S:
 スペアリング蛍光ランプ,WW 温白色 (3,500K) 2個入


※必ず当社指定のリング蛍光ランプをご使用ください。当社指定以外のランプをご使用された場合、照明装置の保障はいたしませんので、予めご了承ください。






[商品構成]
1. LA-HDF158AS … LED光源装置
2. LGA2-5L500 … 2分岐ライトガイド
3. SH-F30 … 集光レンズ,2個

※詳細につきましては、当社までお問合せください。

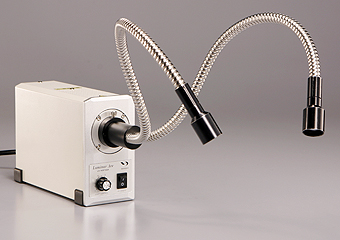

LED照明装置 ダブルアーム・ファイバー

150Wのハロゲン照明に相当する照度があります。

調光で色温度が変わるハロゲン照明と異なり、一定の色温度で調光することが出来ます。

また、オプションで口金(ライトガイド挿入部)にフィルターを装着することが可能です。

色温度を下げるアンバーフィルターやグリーンフィルターなどが利用できます。


商品仕様
発光部 ・白色LED (5600K)
・平均照度: 400,000lx
・寿命: 約30,000時間
・カラーフィルター装着可(オプション)
電源部 ・AC100V-AC240V ±10%
・50/60Hz
・定格消費電力: 20W
・調光ボリューム
・ファン冷却
ライトガイド ・セミロック式2分岐ファイバーライト
・全長500mm (口金挿入部20mm含)
集光レンズ ・1枚コートレンズ
・標準高集光
 [距離100mmの場合]
 ・集光φ37mm
 ・照度192% (レンズなし=100%)
サイズ [光源本体]
(H)144mm,(W)78mm,(D)200mm

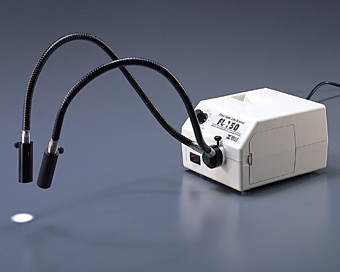

FL151 ダブルアームファイバー照明装置

FL151
ダブルアーム ファイバー照明装置

FL150光源装置、FL150/05ダブルアームライトガイド、FL150/50集光レンズ(2個)を組み合わせたモデルです。

ライトガイドは自在固定型なので、自由な方向に曲げてセッティングすることができます。

ダブルアームは、試料に対し左右または前後両方向から同時照射することで、コントラストが強調された立体的な観察像を得ることができます。

(ハロゲンランプ 21V 150W使用)

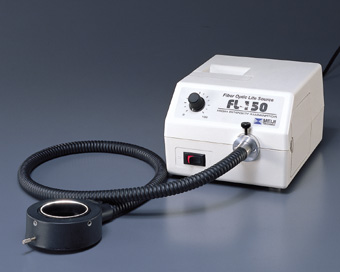

FL152 リングファイバー照明装置

FL152
リングファイバー照明装置

FL150光源装置にFL150/10リングファイバーライトガイドをセットしたモデルです。

EMシリーズおよびRZシリーズ、実体顕微鏡の対物レンズカバーに直接取り付けて、試料を上から照射するシステムです。

視野全体を均一な明るさで照明できるのが特長です。

(ハロゲンランプ 21V 150W使用)

FL150用 付属品
 FL150 光源装置、100V、50/60Hz、ハロゲンランプ21V150Wを使用、調光器付き、
強制ファン冷却方式、最大色温度3,200°K.
 FL150/05 ダブルアームファイバーライトガイド自在固定型
ガラスファイバー束:5mm(×2)、光源接続部ファイバー束径:7mm、全長:584mm
 FL150/10 リングファイバーライトガイド
リング内径:60mm、外径:81.3mm、光源接続部ファイバー束径:9.5mm
フレキシブルアームの長さ:914mm
 FL150/50 集光レンズ、焦点距離28mm、セットネジ付き
 FL150/FUSE ヒューズ3A
 FL150/70S ハロゲンランプ 21V, 150W(EKE)(4個入)
※ その他の付属品については、FL150シリーズ ファイバー照明装置カタログをご参照下さい。
カタログPDF




FL370W ダブルアーム照明装置

販売終了
FL370W
ダブルアーム ファイバー照明装置

機能と経済性に優れたグラスファイバー高輝度冷光照明装置です。

100Wハロゲンランプ光線、ダブルアーム型ファイバーライトガイド、集光レンズで構成してあります。


オプション
FL370/45S スペアハロゲンランプ 12V,100W (5個入)

※スペアランプは、引き続き販売を行っております。



MA264H ハロゲンスポット照明装置

販売終了
MA264H  ハロゲンスポット照明装置

任意の角度に調節ができる自在アーム式スタンド。
試料の性質に合わせて、最適な照射角度を選ぶことができます。

また、集光レンズが光源部先端に装着してあるので、明るくムラのないスポット照明が行えます。


サイズ
・光源部: 190mm
・自在アーム: MAX145mm
・トランスボックス: (幅)102mm,高さ)77mm,(奥行)135mm


オプション
MA260/05Sスペアハロゲンランプ 6V, 20W (5個入)

※スペアランプは、引き続き販売を行っております。
