MTシリーズ 正立金属顕微鏡 （落射照明）
正立金属顕微鏡 MT7000/MT7500シリーズは、無限遠補正光学系 （Infinity Corrected Optical System）
を採用した、教育・研究機関、産業分野で使用される落射照明タイプの金属顕微鏡です。
落射照明タイプは、MT7000シリーズ（明視野観察）、 MT7500シリーズ（明視野＋暗視野観察） の
二つのシリーズがあり、それぞれ双眼鏡筒と三眼鏡筒のモデルがあります。

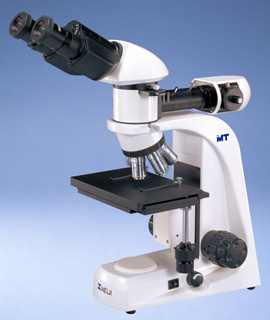

金属顕微鏡 反射照明型 MT7000

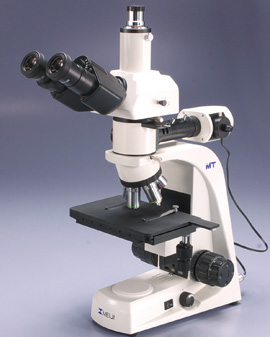

金属顕微鏡 反射照明型 MT7100
 デジタル一眼レフカメラ用アダプター
Cマウントアダプター （レンズ入り）
|
|
MT7000シリーズ
正立金属顕微鏡、 落射照明 （ハロゲン 6V30W）
【 明視野、簡易偏光観察 】
鉱物や金属片、半導体ウエハーの表面検査・観察などの用途に特化した、
シンプルな正立型・金属顕微鏡です。
場所をとらないスリムなボディ、使い勝手のよいシンプルな操作性で、
ルーチン検査用としてストレスなく、簡単に使用することができます。
|
■ 特 長 |
|
● |
Epiプランアクロマート対物レンズ採用。
鮮明でフラットな像が得られます。
|
|
● |
本格反射ケーラー照明。
視野全体が明るく鮮明な像が得られます。
|
|
● |
厚さ 約50mmの試料が観察できます。
|
|
● |
薬品や傷に強いセラミックコートステージです。
|
■ 仕 様
| 光 学 系 |
無限遠補正光学系（Infinity Corrected Optical System）
（結像レンズ Ｆ＝200mm) |
| 鏡 筒 |
双眼鏡筒/三眼鏡筒、中折れ式 30°傾斜、
眼幅調整：53mm〜75mm。視度調節目盛り付 |
| 接眼レンズ |
広視野接眼レンズ SWH10X（2個）、視野数22mm
（接眼ミクロメーター取り付け枠： 25mm） |
| レボルバー |
ボールベアリング式 5穴レボルバー |
| 対物レンズ |
Epi プランアクロマート対物レンズ |
| ステージ |
セラミックコート、サイズ： 171mm（幅）× 128mm（奥行）
可動範囲：100mm（前後）× 100mm（左右）
標本を2枚保持可能なクレンメルが付属 |
| 焦準装置 |
粗微動同軸ハンドル、ローラーガイド（ラックピニオン式）
微動ハンドル1回転0.2mm |
| 照明装置 |
落射照明 （6Ｖ30Ｗ ハロゲン）、
クリアブルー・クリアグリーン・ND25・偏光フィルターのセットが標準装備 |
| 本 体 |
堅牢で耐久性のあるアルミダイキャスト製 |
|
■ 正立金属顕微鏡 MT7000シリーズ 反射照明 明視野/簡易偏光観察モデル
|
型番 |
鏡筒 |
対物レンズ
|
接眼レンズ
|
ステージ
|
照明装置
|
|
MT7000 |
双眼鏡筒 |
Epiプランアクロマート
5X （N.A.0.10）
10X （N.A.0.25）
20X
（N.A.0.40）
50X （N.A.0.75）
|
SWH10X
（視野数22mm）
|
セラミック
コーティング
フラットトップ
|
反射ケーラー
6V30W ハロゲン |
|
MT7100 |
三眼鏡筒 |
※付属品： ブルーフィルター，グリーンフィルター，ND50フィルター，偏光フィルター，ダストカバー

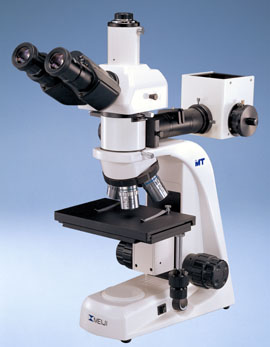

金属顕微鏡 反射照明型 MT7530
デジタル一眼レフカメラ用アダプター
USB2.0 デジタルカメラ
USBカメラ ARTCAM
最新モデルのパソコンに標準搭載されている
"USB3.0"に対応した、超高速転送カメラを
提案しております。
メイジテクノ（株）までご相談ください。 |
|
MT7500シリーズ
正立金属顕微鏡、 落射照明 （ハロゲン 12V50W）
【 明視野、暗視野、簡易偏光観察 】
鉱物や金属片、半導体ウエハーの表面検査・観察などの用途に特化した、
シンプルな正立型・金属顕微鏡です。
落射照明は、12V50Wのハロゲンランプを使用。暗視野観察においても
明るくクリアな像が観察できます。
場所をとらないスリムなボディ、使い勝手のよいシンプルな操作性で、
ルーチン検査用としてストレスなく、簡単に使用することができます。
|
■ 特 長
|
|
● |
EpiプランBD対物レンズ採用。
鮮明でフラットな像が得られます。
|
|
● |
本格反射ケーラー照明。
視野全体が明るく鮮明な像が得られます。
|
|
● |
厚さ 約50mmの試料が観察できます。
|
|
● |
薬品や傷に強いセラミックコートステージです。
|
■ 仕 様
| 光 学 系 |
無限遠補正光学系（Infinity Corrected Optical System）
（結像レンズ Ｆ＝200mm) |
| 鏡 筒 |
双眼鏡筒/三眼鏡筒、中折れ式 30°傾斜、
眼幅調整：53mm〜75mm。視度調節目盛り付。 |
| 接眼レンズ |
広視野接眼レンズ SWH10X（2個）、視野数22mm
（接眼ミクロメーター取り付け枠： 25mm） |
| レボルバー |
ボールベアリング式 4穴レボルバー |
| 対物レンズ |
Epi プランBDアクロマート対物レンズ
※オプション ： Epi プラン BD100X |
| ステージ |
セラミックコート、サイズ： 171mm（幅）× 128mm（奥行）
可動範囲：100mm（前後）× 100mm（左右）100mm
標本を2枚保持可能なクレンメルが付属 |
| 焦準装置 |
粗微動同軸ハンドル、ローラーガイド（ラックピニオン式）
微動ハンドル1回転0.2mm |
| 照明装置 |
落射照明 （12Ｖ50Ｗ ハロゲン）、クリアブルー・クリアグリーン・ND25・偏光フィルターのセットが標準装備 |
| 本 体 |
堅牢で耐久性のあるアルミダイキャスト製 |
|
■ 正立金属顕微鏡 MT7500シリーズ 反射照明 明視野/暗視野/簡易偏光観察モデル
|
型番 |
鏡筒 |
対物レンズ
|
接眼レンズ
|
ステージ
|
照明装置
|
|
MT7520 |
双眼鏡筒 |
Epiプランアクロマート
BD5X （N.A.0.10）
BD10X （N.A.0.25）
BD20X （N.A.0.40）
BD50X （N.A.0.75）
|
SWH10X
（視野数22mm）
|
セラミック
コーティング
フラットトップ
|
反射ケーラー
12V50W ハロゲン |
|
MT7530 |
三眼鏡筒 |
※付属品： ブルーフィルター，グリーンフィルター，ND50フィルター，偏光フィルター，ダストカバー
|
