偏光顕微鏡　 MTシリーズ

偏光顕微鏡／MT9000シリーズは、無限遠補正光学系 （Infinity Corrected Optical System）
を採用した、教育・研究機関、医療、産業分野で使用される偏光顕微鏡です。

透過照明の MT9200/MT9300、透過・落射照明の MT9420/MT9430 の二つのモデルがあり、
薄片（岩石・土壌・粘土・コンクリート etc.）、高分子素材、関節液中の結晶成分などの観察・検査が行えます。


偏光顕微鏡 MT9200

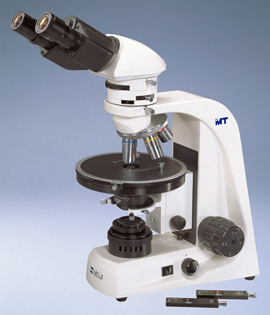

MT9200　偏光顕微鏡／双眼モデル


偏光顕微鏡 MT9200

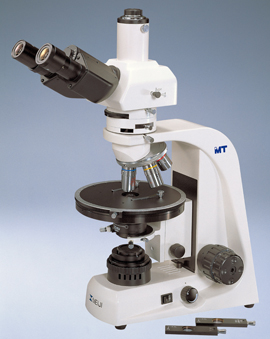

MT9300　偏光顕微鏡/三眼モデル

デジタル一眼レフカメラ用アダプター
USB2.0 デジタルカメラ

偏光顕微鏡　MT9000シリーズ

【 透過照明，ハロゲン 6V30W 】

MT9000シリーズは、地質学・岩石学などの研究に必要な機能を装備した
研究・検査用の偏光顕微鏡です。

オプション品も豊富で、回転アナライザーを使用したセナルモン法など
さまざまな観察・測定法に対応しています。

■ 特 長
● ストレンフリー（歪なし）・プランアクロマート対物レンズ採用。
クリアでフラットな像が得られます。
● 薬品やスクラッチ傷に強いセラミックコートステージです。
● シンプル設計なので、簡単に使用することできます。
● 三眼モデルは、写真直筒を回し外すとCマウントになります。


■ 仕 様
光 学 系 無限遠補正光学系 （結像レンズ　Ｆ＝200mm)
鏡　　筒 双眼鏡筒/三眼鏡筒、中折れ式 30°傾斜、
眼幅調整：53mm〜75mm、視度調節目盛り付
右接眼筒：十字レチクル方向自動補正付
左接眼筒：視度調節目盛り付
接眼レンズ 広視野接眼レンズ KHW10倍 （視野数20mm）
右接眼レンズ：視度調節付、クロスライン入り
レボルバー 芯出し機構付ボールベアリング式 4穴レボルバー
対物レンズ ストレンフリー（歪なし）プランアクロマート対物レンズ
4X、10X、40X　（オプション： 20X，60X，100X）
ステージ セラミックコート、直径175mm回転ステージ、
360°目盛り、バーニヤ目盛り、ステージクリップ付。
焦準装置 粗微動同軸ハンドル、ローラーガイド（ラックピニオン式）
全ストローク量23mm、微動ハンドル1回転0.2mm
照明装置 透過ケーラー照明 （6Ｖ30Ｗ ハロゲン）
ブルーフィルター付
偏光装置 アナライザー：スライダー枠入り
ポラライザー：はねのけ式枠入り、360°回転式
コンデンサー ストレンフリー （歪なし） アッベコンデンサー、N.A.1.25
ダボテールマウント （アリ溝式）
本　　体 堅牢で耐久性のあるアルミダイキャスト製
下敷き１枚付属 （偏光顕微鏡による鉱物鑑定表／干渉色図表）


■ 偏光顕微鏡　透過照明モデル
型番 鏡筒 対物レンズ 接眼レンズ ステージ 照明装置
MT9200 双眼鏡筒 ストレンフリー
プランアクロマート
4X （N.A.0.10）
10X （N.A.0.25）
40X （N.A.0.65）		 KHW10X
（視野数20mm）
右側：十字線入り  		 セラミックコート
回転ステージ
（直径175mm）		 透過ケーラー
6V30W ハロゲン
MT9300 三眼鏡筒

［カタログ・ダウンロード］
偏光顕微鏡　MT9000シリーズ （旧MX9000シリーズ)　（PDFファイル）



偏光顕微鏡 MT9420

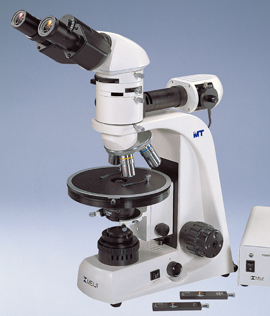

偏光顕微鏡　落射/透過照明型　MT9420

偏光顕微鏡 MT9430

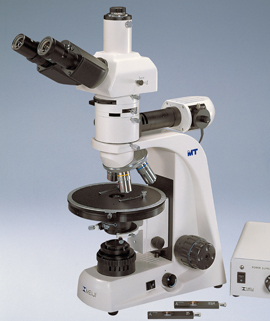

偏光顕微鏡　落射/透過照明型　MT9430

USBカメラ　取り付け例
USB2.0カメラ（DK3000）取り付け例

偏光顕微鏡　MT9400シリーズ

【 透過/落射照明、ハロゲン 6V30W 】

MT9400シリーズは、上記のMT9200/MT9300の透過照明モデルに
落射照明装置を備えた偏光顕微鏡です。

通常の透過試料の観察に加えて、同軸落射照明による 金属・鉱物
などの不透明試料の観察も行うことができます。

場所をとらないスリムなボディ、使い勝手のよいシンプルな操作性で、
ルーチン作業用として簡単に使用することができます。

■ 特 長
● ストレンフリー（歪なし）・プランアクロマート対物レンズ採用。
クリアでフラットな像が得られます。
● 薬品やスクラッチ傷に強いセラミックコートステージです。
● 豊富なオプションにより、多様な観察が行えます。
● 三眼モデルは、写真直筒を回し外すとCマウントになります。


■ 仕 様
光 学 系 無限遠補正光学系 （結像レンズ　Ｆ＝200mm)
鏡　　筒 双眼鏡筒/三眼鏡筒、中折れ式 30°傾斜、
眼幅調整：53mm〜75mm、視度調節目盛り付
右接眼筒： 十字レチクル方向自動補正付
左接眼筒：視度調節目盛り付
接眼レンズ 広視野接眼レンズ KHW10倍 （視野数20mm）
右接眼レンズ：視度調節付、クロスライン入り
レボルバー 芯出し機構付ボールベアリング式 4穴レボルバー
対物レンズ ストレンフリー（歪なし）プランアクロマート対物レンズ
4X、10X、40X　標準装備
ステージ セラミックコート、直径175mm回転ステージ、
360°目盛り、バーニヤ目盛り、 ステージクリップ付。
焦準装置 粗微動同軸ハンドル、ローラーガイド（ラックピニオン式）
全ストローク量23mm、微動ハンドル1回転0.2mm
照明装置 透過ケーラー照明 （6Ｖ30Ｗ ハロゲン）
ブルーフィルター付
落射ケーラー照明 （6Ｖ30Ｗ ハロゲン）
偏光フィルター付
偏光装置 アナライザー：スライダー枠入り
ポラライザー：はねのけ式枠入り、360°回転式
コンデンサー ストレンフリー （歪なし） アッベコンデンサー、N.A.1.25
ダボテールマウント （アリ溝式）
本　　体 堅牢で耐久性のあるアルミダイキャスト製
下敷き１枚付属 （偏光顕微鏡による鉱物鑑定表／干渉色図表）


■ 偏光顕微鏡　落射/透過照明モデル
型番 鏡筒 対物レンズ 接眼レンズ ステージ 照明装置
MT9420 双眼鏡筒 ストレンフリー
プランアクロマート
4X （N.A.0.10）
10X （N.A.0.25）
40X （N.A.0.65）		 KHW10X
（視野数20mm）
右側：十字線入り 		セラミックコート
回転ステージ
（直径175mm）		 反射ケーラー
6V30W ハロゲン
透過ケーラー
6V30W ハロゲン
MT9430 三眼鏡筒

［カタログ・ダウンロード］
偏光顕微鏡　MT9000シリーズ （旧MX9000シリーズ)　（PDFファイル）


［対物レンズ - 偏光観察用］

■ ストレンフリー（歪なし）プラン対物レンズ （MT9000シリーズ）
型 番 倍　率 N.A. W.D. 標準装備
MA935 4X 0.10 15.3mm ○
MA936 10X 0.25 7.3mm ○
MA937 20X 0.40 5.0mm ―
MA938 40X 0.65 0.72mm ○
MA939 60X 0.85 0.2mm ―
MA940 100X oil 1.25 0.14mm ―

■ ノーカバー，ストレンフリー（歪なし）プラン対物レンズ
型 番 倍　率 N.A. W.D. 標準装備
MA947 20X 0.40 5.2mm ―
MA948 40X 0.65 0.81mm ―

※カバーガラスを使用しないノーカバー標本を観察する場合は、上記ノーカバー対物レンズを使用してください。
