メイジテクノの "ショートユニマック" は、CCDカメラに直接つなぐことができる高性能ズームレンズ
システムです。コンパクトな設計なので、限られたスペース内で利用できる利点があります。
オプション品として、補助対物レンズ、レンズ入り Cマウントアダプター、焦点合わせ装置、
照明装置などを取り扱っているので、多様なOEMアプリケーションに対応できることが特長です。
MS-35・MS-35D
|
 MS-40・MS-40D
|
 MS-45・MS-45D
|
 MS-50・MS-50D
|
| |
標準モデル |
クリックストップ付 |
明るさ絞り付 |
クリックストップ
明るさ絞り付 |
|
品 番 |
MS-35 |
MS-35D |
MS-35R |
MS-35DR |
| MS-40 |
MS-40D |
MS-40R |
MS-40DR |
| MS-45 |
MS-45D |
MS-45R |
MS-45DR |
| MS-50 |
MS-50D |
MS-50R |
MS-50DR |
■ 標準モデルの仕様
| 品 番 |
ズーム倍率 |
作動距離 |
観察視野 （撮像素子・1/2inch） |

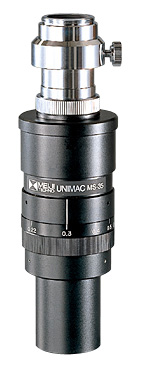

| MS-35 |
0.22X 〜 1.4X |
173mm |
29mm ｘ 21.8mm 〜 4.5mm ｘ 3.4mm |

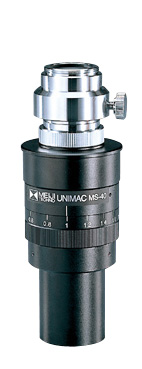

| MS-40 |
0.28X 〜 1.8X |
94mm |
22.8mm ｘ 17mm 〜 3.5mm ｘ 2.6mm |

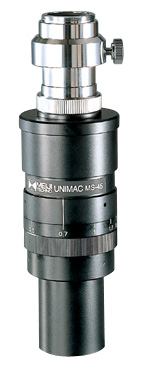

| MS-45 |
0.41X 〜 2.6X |
94mm |
15.6mm ｘ 11.7mm 〜 2.4mm ｘ 1.8mm |

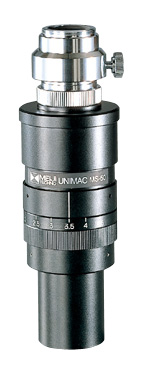

| MS-50 |
0.7X 〜 4.5X |
94mm |
9.1mm ｘ 6.8mm 〜 1.4mm ｘ 1.0mm |
撮像素子（CCD，CMOS）が小さくなると観察視野も狭くなります。
また、狭くなった視野がモニター画面に拡がって映るので、モニター上の倍率は大きくなります。
補助対物レンズ、他の撮像素子を使用する場合は、下記リンク先のデータをご覧ください。
ショートユニマック，光学データ表
■ 下記の3モデルの光学的仕様は、標準モデルと同じです。
| ● |
クリックストップ付
ズームレンジの倍率表示位置ごとにカチカチと軽く音がするクリックストップ機能が付いたモデルです。
同一倍率で繰り返し検査や測定を行う場合やキャリブレーションを行う場合に便利です。 |
| ● |
明るさ絞り付
明るさやコントラストの調整が行える絞り機能が付いたモデルです。 |
| ● |
クリックストップ・明るさ絞り付
クリックストップと明るさ絞りの2機能を装備したモデルです。 |
|
