ＶＭシリーズ／ビデオ・マイクロスコープは、CCDカメラ、ファイバー照明装置、
高解像度無限遠光学系対物レンズと組み合わせ、FA装置や画像処理装置に
組み込んで使用する、モニター観察用の金属顕微鏡です。
※ 対物レンズの取り付け部分は、レボルバー式に改造できます。
詳しくは、当社までお問い合わせください。
VM-1V VM-1H VM-1D VM-2V
| ■ 特 長 |
●
用途に適した対物レンズを選択することが可能。
（ 対物レンズ 4倍〜100倍，無限遠光学系：F=200mm，取付ネジ：RMS国際規格 ） |
●
場所を取らないコンパクトサイズ設計。
（ 大きさ： 180mm ｘ 45mm， 重さ： 約630g ） |
| ●
装置組込み用の取り付け穴 （M4，深さ6mm） を三面に準備。 |
| ●
粗微動ハンドル付スタンド，ファイバー照明装置，フィルターセットのオプションを用意。 |
| ●
オプションで、3穴 or 4穴レボルバー式に改造可能。 |
■ 仕 様
| 型 式 |
VM-1V
|
VM-1H
|
VM-1D
|
VM-2V
|
| ビデオカメラの取付マウント
|
C マウント
|
| ビデオカメラの取付方向
|
垂直
|
水平
|
垂直・水平
|
垂直
|
| 顕微鏡本体の倍率
|
1.0Ｘ （等倍）
|
0.5Ｘ
|
※注意： 対物レンズとファイバー照明装置はオプションで別売りです。
 図面を見る
|

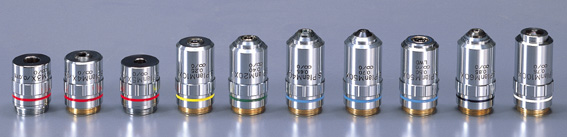

オプション品 ・ 対物レンズ
ＶＭシリーズ ビデオ・マイクロスコープ用
■ Sプラン・アクロマート対物レンズ
| 品 番 |
品 名 |
N.A. |
W.D. (mm) |
| MA336 |
S.プランアクロマート M4X |
0.10 |
15.7 |
| MA330 |
S.プランアクロマート M5X |
0.10 |
15.7 |
| MA337 |
S.プランアクロマート M10X |
0.25 |
9.4 |
| MA338
|
S.プランアクロマート M20X
|
0.40 |
5.2
|
| MA339
|
S.プランアクロマート M40X
|
0.65
|
0.8
|
| MA344
|
S.プランアクトマート M50X
|
0.70
|
0.36
|
| MA328
|
S.プランアクロマート M100X （dry） |
0.75
|
0.27
|
■ Epi プラン・アクロマート対物レンズ
| 品 番 |
品 名 |
N.A. |
W.D. (mm) |
| MA870 |
Epi プランアクロマート 5X |
0.10 |
20.0 |
| MA871 |
Epi プランアクロマート 10X |
0.25 |
7.48 |
| MA872 |
Epi プランアクロマート 20X |
0.40 |
5.2 |
| MA873 |
Epi プランアクロマート 50X
|
0.75 |
0.38 |
| MA874
|
Epi プランアクロマート 100X （dry）
|
0.90 |
0.37 |
※ Sプラン・アクロマートより収差補正・平坦性に優れたレンズです。
■ LWD 長作動距離・対物レンズ
| 品 番 |
品 名 |
N.A. |
W.D. (mm) |
| MA920 |
Epi プランアクロマート LWD 20X |
0.40 |
11.0 |
| MA921 |
Epi プランアクロマート LWD 50X |
0.55 |
8.0 |
|
オプション品 ・ 照明装置，フィルター

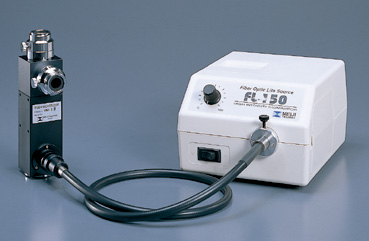

VM-1D, FL154
電源： 21V150W ハロゲンランプ
シングルファイバーライトガイド |
|

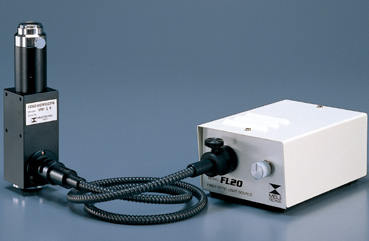

VM-1V, FL24
電源： 12V20W ハロゲンランプ
シングルファイバーライトガイド |
■ ファイバー照明装置
| 品 番 |
品 名 |
| FL154 |
ファイバー照明装置 （ハロゲンランプ 12V150W）
シングルアーム V型 |
| FL150/70S |
スペア・ハロゲンランプ 21V150W，4個入り |
| FL24 |
ファイバー照明装置 （ハロゲンランプ 12V20W）
シングルアーム 20型 |
| FL20/10S |
スペア・ハロゲンランプ 12V20W，4個入り |
|
■ 同軸落射照明用フィルター
| 品 番 |
品 名 |
| MA754 |
LB100 ブルーフィルター |
| MA755 |
G533 グリーンフィルター |
| MA756 |
Y48 イエローフィルター |
| MA757 |
ND2 ニュートラルデンシティーフィルター |
| MA758 |
ND8 ニュートラルデンシティーフィルター |
|
VM-PC 粗微動付スタンド |
|
VM-PC 粗微動付スタンド
| ■ 仕 様 |
| ● |
ポール型平ベース・ステージ。 |
| ● |
粗微動同軸ハンドルによる焦点合わせ。
ラックピニオン式、移動範囲 33mm。 |
| ● |
柱中の中心から顕微鏡の光軸までの距離、138mm。 |
| ● |
VMシリーズ顕微鏡への取付穴（M4、深さ6mm）を４ヶ所装備。 |
| ● |
白黒ステージプレート、ステージクリップ2本付。 |
| ■ サイズ |
| ● |
奥行 ：230mm、幅 ：150mm、高さ ：248mm、主柱径 ：20mm |
|

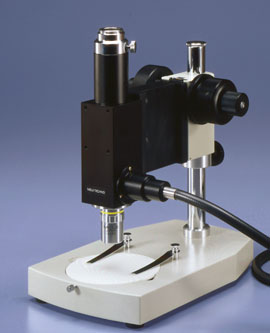

VM-PC、VM-1V 組み合わせ例 |
|
|
VMシリーズ - レボルバー仕様
|
|
レボルバー式対物レンズ
VMシリーズの対物レンズ取り付け部分は、３穴または４穴のレボルバー式に変えることができます。
レボルバー式の対物レンズは、倍率の切替えがワンタッチで行えるので、作業効率がアップします。
詳しくは、当社までお問い合わせください。
 TEL: 049-259-0111
E-mail: meiji@meijitechno.co.jp |

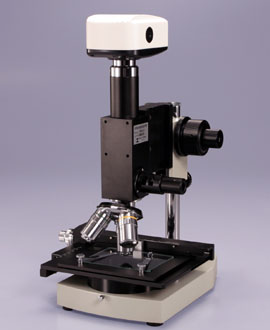

レボルバー仕様 - 組み合わせ例
|
|
モニター観察用 金属顕微鏡
左画像のように、VMシリーズ - レボルバー仕様と各種部品を組み合わせれば、モニター観察用の金属顕微鏡になります。
Cマウントに対応した各種カメラを搭載することができますので、用途に適したカメラを自由に選択することができます。
また、双眼部がないシンプルな設計なので、手軽に持ち運び移動させることができます。
※別途、同軸落射照明用のファイバー照明装置が必要です。 |
