ユニマック スタンドアロン・マイクロスコープセット 簡易偏光観察仕様(ズームレンズ式) MS-40DR/SAM1-P

ユニマック スタンドアロン・マイクロスコープセット 簡易偏光観察仕様(ズームレンズ式) MS-40DR/SAM1-P

希望小売価格 634,810円(税込698,291円)



パソコンを介さずに単体で静止画・動画の撮影や、簡易測定が可能な、シンプル・簡単操作ズームマイクロスコープセットに、LED透過照明付スタンドや回転ステージ、スライド式ポラライザ、回転アナライザを追加したスペシャルモデルです。

超広視野での簡易偏光観察が可能です。

製品仕様

① 30fpsの高速フレームレートカメラ + 11.6インチのフルHDモニター

地上デジタル放送と同等の高速フレームレート30fpsのカメラユニットから、HDMIケーブルでダイレクトにフルHDモニターに映し出す事で、映像の遅延の少ない快適なライブビュー観察を可能とします。接続にパソコンを介しませんので、パソコンのエラー等による作業中断もありません。カメラにマウスを接続し、クリック操作で静止画・動画の保存、簡易測定が可能です(保存される動画のフレームレートは25fpsとなります)。





② 絞り付の国産ズームレンズユニットを装備

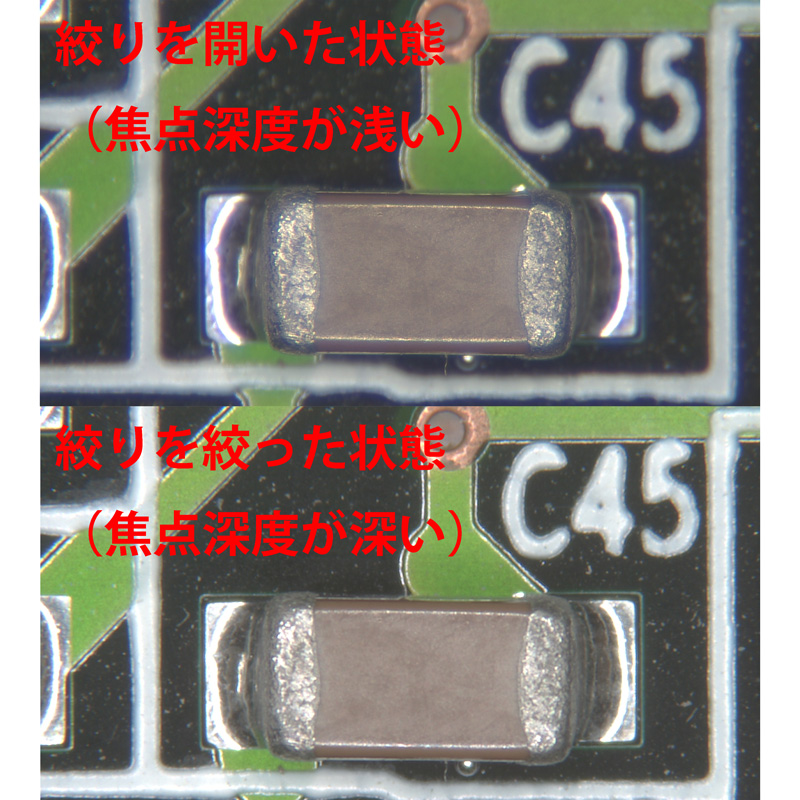

HD1500MM_40DR-P_964--02_800埼玉県の自社工場で作られた高品質ズームレンズユニットを装備。絞りを絞る事でレンズの明るさ、解像度、被写界深度の調節が可能です

11.6インチモニター上の倍率で、約13.8倍~88.7倍をサポート。モニター観察視野は約18.4mm × 10.5mm(最小倍率時) ~ 約2.8mm × 1.6mm(最大倍率時)をサポートし、実体顕微鏡に近い感覚でご利用頂けます。


③簡易偏光観察の為の特別装備

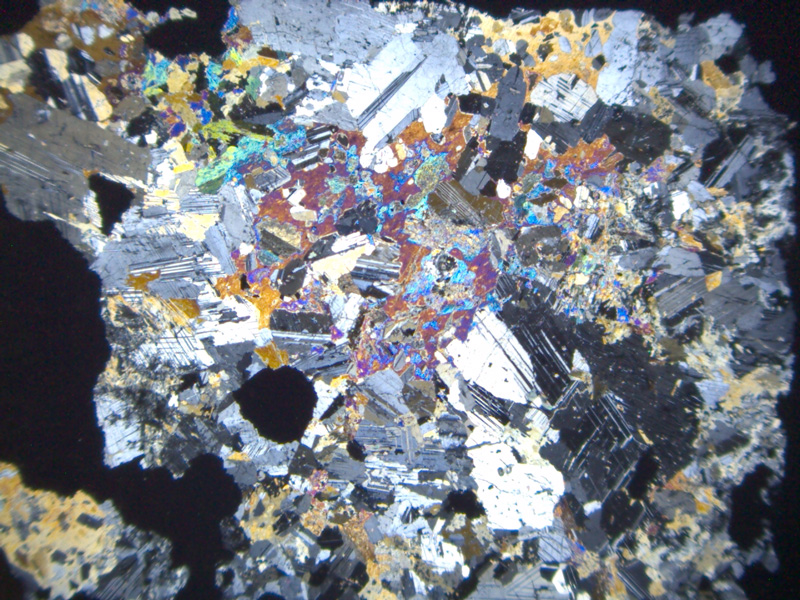

ms-40dr-pol_964_120pp_gabbroLED透過照明付スタンドや回転ステージ、スライド式ポラライザ、回転アナライザを装備。

スタンドアロン・マイクロスコープの特徴である実体顕微鏡並みの広視野を生かした簡易偏光観察が可能です。

薄片の全体像を一視野で把握する事ができます。


④ 高品質ステーション型リングLED照明付

MA964_800落射照明として、高輝度白色LED電球を60球使用した高性能なリングLED照明も備えてますので、薄片の観察だけではなく、処理する前の岩石の観察等、通常の実体顕微鏡やデジタルマイクロスコープに近い用途でも活用する事ができます


詳細スペック

概要

モニター総合倍率約13.8倍~88.7倍
モニター観察視野約18.4mm×10.5mm(最小倍率時)~ 約2.8mm×1.6mm(最大倍率時)

モニター部

モニター部画面サイズ 11.6インチ(16:9)
画面解像度 1920×1080

カメラユニット部

撮像素子1 / 2.8型 CMOSセンサー
フレームレートHDMI接続時: 30fps(1920 × 1080)
USB2.0接続時: 30fps(1920 × 1080)
レンズマウントCマウント
静止画撮影3264 × 1836(約600万画素)
動画撮影1080P(1920×1080 プログレッシブ方式) 25fps
(SDメモリーカードまたはPCへ保存)
端子・スロット類HDMI(HDMIモニター出力用)
USB2.0(マウスまたはPC接続に使います)
SDメモリーカードスロット
ACアダプタ用端子
簡易測定機能(マウスで操作可能)Anchor Point(座標位置)
Line(二点間距離)
Freehand Line(フリーハンドで引いた線の長さ)
Rectangle(長方形の周長 面積)
Circle(円の直径 周長 面積)
Polygon(多角形の周長 面積)
Point-line Distance(直線と点の間の距離)
Concentric Circles(同心円の直径)
Bicircle(二円間の距離)
Angle(角度)

校正値の保存・呼び出し(10個まで)
測定値をcsvまたはtxtファイルに出力可能
※ 校正にはステージミクロメーター(別売)が必要になります
マウスで操作可能な項目露出 ホワイトバランス ガンマ ゲイン シャープネス 彩度 コントラスト 比較表示機能(2画像表示) シャッター機能 HDR(ハイダイナミックレンジ)合成機能
PC接続USB2.0
PC用ソフトウェア「Mosaic」
対応OS:
Windows 7/10 (32 Bit/64 Bit)
Mac
付属品HDMIケーブル
USBケーブル
ACアダプタ
SDメモリーカード(16GB)
マウス(USB接続)
CD-ROM(PC用ソフトウェア収録)

ズームレンズ部

鏡筒部Cマウント
対物レンズ0.28X~1.8X(ズーム比1:6.5)
クリックストップ(ズーム倍率表示ごと)
絞り付
作動距離94mm

スタンド部

形状ユニマック・マクロズームレンズ用
ポール型ベーススタンド
焦準装置ラックピニオン式  55mm作動(クラッチシステム)、
支柱クランプ式(113mm 作動)
照明装置3W透過LED照明
付属品透明ガラスプレート、ステージクリップ(2本)

落射照明部

照明部リングLED照明 10W (高輝度白色LED60球 調光機能付)

簡易偏光観察用特別装備

回転ステージ 直径150mm 360°目盛り付 芯出し調整可能
スライド式ポラライザ付
検板用スロット付
アナライザ回転アナライザ (対物レンズのフード先端に取付)
オプションMA764   スライド式鋭敏色板 25,850円(税別)
MA761/15 スライド式1/4波長板 27,500円(税別)
MA299   メカニカルステージ(スライドガラス用) 75,000円(税別)
shitajiki_800

※ カメラユニット部にクロック機能が内蔵されておりませんので、保存される静止画や動画のデータファイルには、撮影時の日付や時刻は記録されません。予めご了承くださいませ。)
